Tủ điện có vai trò quan trọng trong việc vận hành hệ thống điện hoặc hệ thống máy móc trong nhà máy. Việc thiết kế, lắp đặt tủ điện đạt tiêu chuẩn chất lượng, an toàn sẽ góp phần vào sự an toàn và ổn của hệ thống điện và dây chuyền máy móc.
Danh mục bài viết

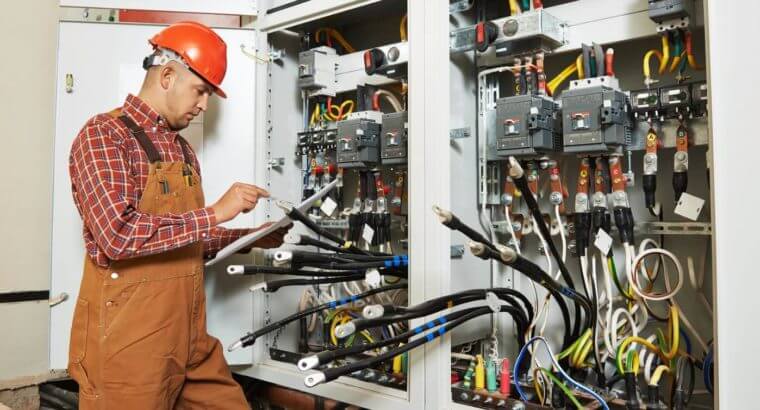

Tiêu chuẩn lắp đặt tủ điện
Lắp đặt tủ điện công nghiệp cần tuân thủ đúng theo tiêu chuẩn quy định của Nhà nước. Tiêu chuẩn lắp tủ điện đang được áp dụng hiện nay đó là: TCVN 7994-1:2009. Tiêu chuẩn này có nội dung tương đương với tiêu chuẩn IEC 60439-1: 2004, quy định rõ về yêu cầu kỹ thuật và kết cấu, giải thích định nghĩa, phạm vi áp dụng lắp đặt tủ điện.

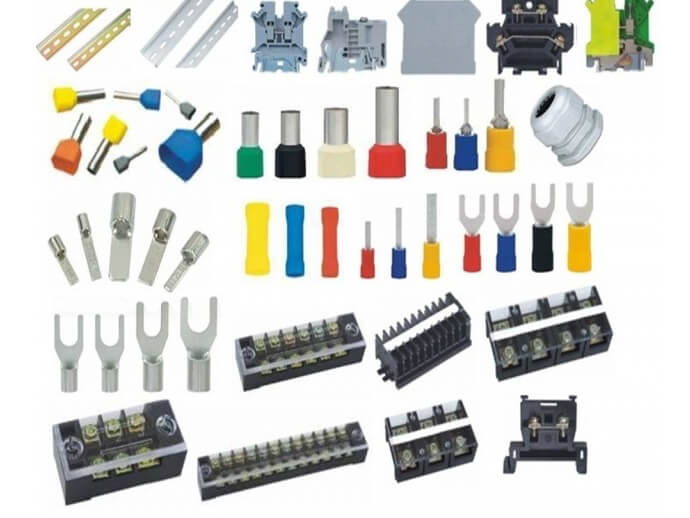

Phụ kiện lắp đặt tủ điện
Lắp đặt tủ điện không thể thiếu các phụ kiện kèm theo. Bạn có thể tham khảo danh sách các phụ kiện thông dụng lắp tủ điện sau:
| STT | Nhóm phụ kiện | Các loại phụ kiện |
| 1 | Thiết bị đóng ngắt | – Máy cắt khí
– Aptomat (khối, nhánh, chống giật) – Contactor – Rơ le nhiệt |
| 2 | Thiết bị điều khiển | – Bộ điều khiển
– Bộ nguồn – Bộ phao báo mức – Rơ le, cầu chì – Màn hình điều khiển và giám sát – Đèn báo, nút nhấn |
| 3 | Thiết bị đo lường | – Công tơ
– Đồng hồ – Bộ chuyển mạnh – Hạ thế |
| 4 | Thiết bị bảo vệ | – Bộ chống sét
– Bộ quá dòng – Bộ bảo vệ thấp áp, mất pha, chạm đất |
| 5 | Thiết bị khác | – Dây điện
– Công tắc – Bộ tản nhiệt – Cầu đấu điều khiển và cầu đấu động lực – Thanh cài, đầu cốt, ruột gà, nhãn thiết bị…. |
Nguyên tắc khi lắp tủ điện
- Lựa chọn vị trí khô ráo, thoáng mát, tránh những nơi ẩm ướt
- Bố trí đèn ở khu vực tủ điện phòng trường hợp khẩn cấp cần kiểm tra tủ điện
- Thứ tự sắp xếp ráp dây: dây nhỏ điều khiển -> dây tơ công suất -> lắp khung -> hàn các tiếp điểm
- Nút khẩn cấp được đặt tại vị trí dễ thao tác nhất để khi có trường hợp khẩn cấp thì có thể tắt toàn bộ hệ thống, để ngăn thiệt hại nặng nề
- Tuân thủ phạm vi nhiệt độ sử dụng đối với từng thiết bị điện
Các bước lắp đặt tủ điện an toàn, hiệu quả
Việc lắp đặt tủ điện đúng cách sẽ góp phần vào sự ổn định và an toàn của hệ thống điện, máy móc. Chúng có vai trò quan trọng trong việc vận hành hệ thống điện hoặc hệ thống máy móc trong nhà máy.
Dưới đây là các bước lắp tủ điện an toàn bạn nên biết
- Bước 1: Vẽ sơ đồ của vị trí lắp đặt và các thiết bị điện. Sơ đồ càng chi tiết, tỉ mỉ, thực tế thì việc lắp đặt tủ điện càng trở nên dễ dàng và hiệu quả.
- Bước 2: Dự trù những thiết bị cần mua cũng như kinh phí chi trả cho các thiết bị đó. Dự kiến sơ đồ lắp đặt các thiết bị vào tủ sao cho hợp lý và khoa học nhất.
- Bước 3: Chuẩn bị các phụ kiện thiết yếu cho việc lắp đặt tủ điện.
- Bước 4: Lắp đặt các thiết bị và phụ kiện vào khoang tủ điện. Lưu ý nên đặt tủ ở vị trí nằm ngang khi tiến hành lắp đặt các thiết bị và phụ kiện đó.
- Bước 5: Kiểm tra độ an toàn của tủ điện bằng bút thử điện. Sửa chữa các lỗi sai (nếu có) sau khi lắp đặt các thiết bị và phụ kiện trên.
- Bước 6. Thử khả năng vận hành của tủ điện bằng phụ tải nhỏ. Nếu phát hiện tủ có trục trặc, cần sửa chữa ngay.
- Bước 7: Dựng khung và làm chân tủ, kéo điện lưới cho tủ điện. Khi thực hiện kéo điện lưới cần đảm bảo tốt yêu cầu cách điện với các thiết bị mang điện.
- Bước 8: Kiểm tra dây nối với đất để đảm bảo sự an toàn của tủ điện.
Một số lưu ý khi lắp tủ điện
Khi lắp tủ điện, người dùng cần lưu ý:
- Khi vẽ bản sơ đồ khối cần đảm bảo đủ 3 phần là mạch điều khiển, mạch tự động và mạch công suất
- Nên bố trí tủ điện phù hợp với hướng vào và ra của lưới điện để đảm bảo an toàn cho người dùng.
- Vỏ tủ cần được lựa chọn từ các chất liệu cách điện, cách nhiệt và chống ẩm tốt. Nếu không đảm bảo tốt các tiêu chí này, tủ điện có thể bị nhiễm ẩm, gây ảnh hưởng nghiêm trọng tới quá trình vận hành của thiết bị.
- Nên kiểm tra kỹ càng độ an toàn của tủ điện trước khi đưa vào sử dụng. Không sử dụng tủ khi chưa chắc chắn về độ an toàn của thiết bị mà đặc biệt là dây dẫn nối với mặt đất.
- Cần tham vấn ý kiến của chuyên viên tư vấn, chuyên viên kỹ thuật nếu gặp vấn đề trong quá trình lắp đặt tủ điện. Tuyệt đối không tiến hành lắp đặt tủ nếu chưa nắm rõ thông tin và cách thức lắp đặt thiết bị này.
- Chỉ chọn mua các loại thiết bị, phụ kiện chất lượng, có nguồn gốc xuất xứ rõ ràng. Tuyệt đối không lựa chọn các model kém chất lượng hoặc không minh bạch về nguồn gốc xuất xứ.
Tiêu chuẩn nghiệm thu lắp đặt tủ điện
Tủ điện sau khi được lắp đặt hoàn chỉnh nên được đơn vị chủ đầu tư tiến hành nghiệm thu theo tiêu chuẩn quy định. Trong đó, gồm có các bước:
- Sản phẩm được kiểm soát ở từng công đoạn đảm bảo an toàn kỹ thuật, an toàn lao động và hiệu quả sử dụng
- Đấu tủ và test
- Sản phẩm tủ điện trước khi xuất xưởng, bộ phận kiểm định của nhà máy kiểm tra tủ điện bảo đảm sản phẩm không bị lỗi
- Hoàn thành biên bản kiểm tra sản phẩm tủ điện
Lời kết
Trên đây là tổng hợp các thông tin liên quan đến việc lắp đặt tủ điện, bao gồm: tiêu chuẩn, phụ kiện, nguyên tắc, các bước tủ điện cũng một số lưu ý và tiêu chuẩn nghiệm thu. Quý khách có nhu cầu tư vấn lắp đặt tủ điện có thể liên hệ với Chế tạo máy Quốc Phan qua số hotline: 0905 875 332.
