Tủ điện phân phối là một bộ phận không thể thiếu trong bất kỳ công trình công nghiệp hay dân dụng nào, từ nhà máy điện đến các trạm biến áp, hệ thống truyền tải phân phối đến các hộ tiêu thụ điện. Nó được dùng làm nơi để lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển, là nơi đầu nối phân phối điện cho công trình, đảm bảo cách ly những thiết bị mang điện với người sử dụng điện trong quá trình vận hành. Vậy loại tủ này là gì? Chúng được chia thành mấy loại? Hãy cùng Chế tạo máy công nghiệp tìm đáp án thông qua bài viết dưới đây.

Khái niệm tủ điện phân phối

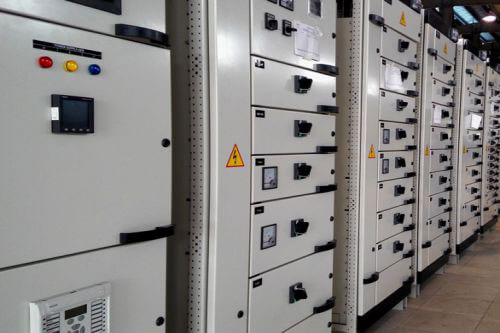

Tủ điện phân phối

Tủ điện phân phối là tủ phân chia nguồn điện, được dùng để phân phối điện cho các phụ tải công suất lớn đồng thời chứa và bảo vệ các thiết bị điện như công tắc, cầu giao, biến thế, biến áp của các hệ thống điện trong các tòa nhà, các công trình hay các nhà máy xí nghiệp, đảm bảo mọi thiết bị điện hoạt động ổn định trong quá trình vận hành.

Đặc điểm của tủ điện phân phối

Tủ thường có hình vuông hoặc chữ nhật, kích thước tủ điện nhỏ hay lớn phụ thuộc vào vị trí lắp đặt, mục đích và nhu cầu của công việc.

Ngoài ra, các bộ phận của tủ điện như nắp tủ điện, lưng tủ, hai bên hông có thể tháo lắp linh hoạt, thuận tiện cho việc vận hành và sửa chữa bảo trì thiết bị sau này.

Chất liệu

Vỏ tủ thường được làm từ tấm kim loại, composite có sự đa dạng về độ dày và kích thước. Tùy thuộc vào mục đích sử dụng và yêu cầu riêng của mỗi công trình. Các chất liệu khi sản xuất sẽ được phun một lớp sơn tĩnh điện hoặc pha nhăn các màu sắc khác nhau, đảm bảo yêu cầu thiết kế cho từng hạng mục. Ngoài ra, thép mạ kẽm cũng là một vật liệu được ưa chuộng, đặc biệt đối với các công trình lắp đặt cho các cơ sở thuộc lĩnh vực thực phẩm, y tế,… Vì chúng có đặc tính là không gỉ sét.

Đặc tính tiêu chuẩn

✔️Kích thước: Chiều cao 200-2200mm, chiều rộng từ 200mm, chiều sâu từ 150-1000mm

✔️Độ dày vật liệu sản xuất: 1.0mm, 1.2mm, 2.0mm

✔️Màu sắc thông dụng: Màu xám, màu kem nhăn, màu cam

Phân loại

Để phù hợp với chức năng riêng thì tủ điện phân phối được chia thành hai loại chính là tủ phân phối tổng (MSB) và tủ phân phối nhánh (DB).

Tủ phân phối tổng MSB

tủ phân phối tổng msb

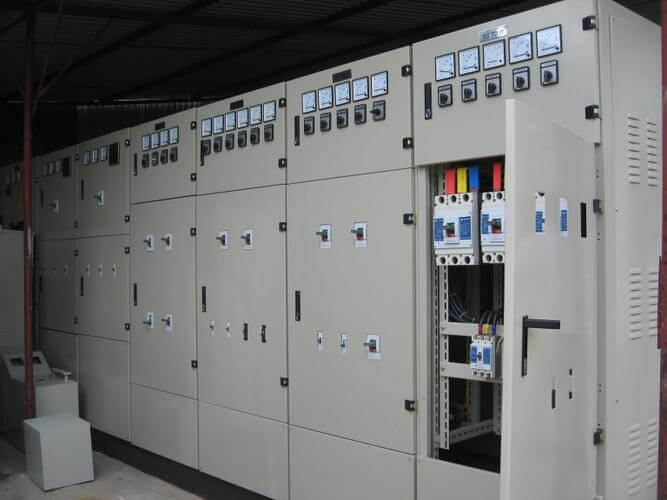

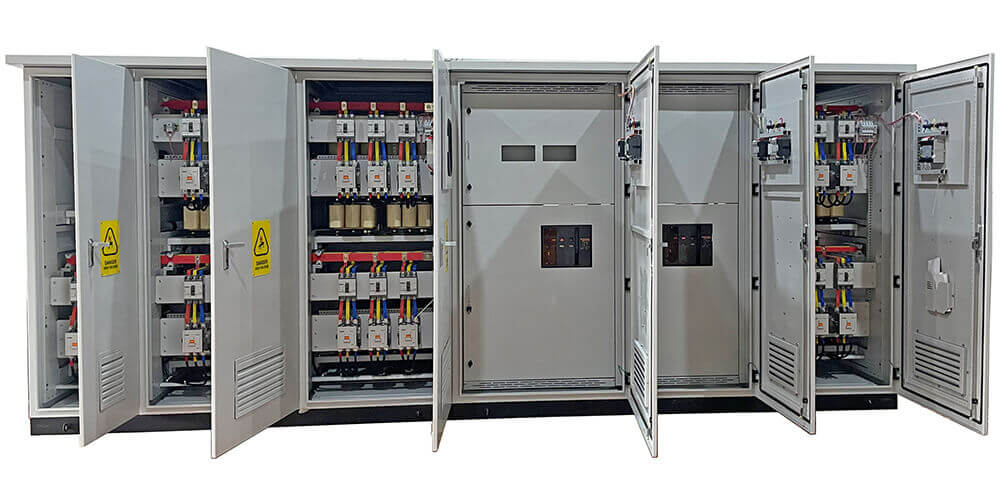

Tủ phân phối tổng MSB

Tủ phân phối tổng MSB (main distribution switchboard) hay còn gọi là tủ phân phối chính, tủ điện tổng, là loại tủ điện được lắp đặt ngay phía sau trạm biến áp hạ thế (từ 15kV xuống 380VAC) và trước các tủ điện phân phối (DB).

Chức năng chính của tủ MSB là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện định mức có thể lên đến 6300A. Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB để làm đầu ra cho tải hoặc tủ điện nhỏ; ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS để đổi nguồn khi có sự cố… Ngoài ra các tủ MSB đời mới còn có thêm bộ điều khiển, khí cụ điện đóng cắt, có thể giám sát và đóng ngắt từ xa,… Tủ được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.

Ứng dụng:

Tủ phân phối tổng được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Được lắp đặt và sử dụng rộng rãi tại phòng kỹ thuật điện hoặc tầng hầm của các công trình công nghiệp như xưởng công nghiệp, nhà máy, trung tâm thương mại, tòa nhà văn phòng, bệnh viện, trường học, sân bay, cảng…

Ngoài ra các tủ MSB đời mới còn có thêm bộ điều khiển, khí cụ điện đóng cắt, có thể giám sát và đóng ngắt từ xa,…

Tủ phân phối nhánh DB

Tủ phân phối nhánh DB
Tủ phân phối nhánh DB

Tủ phân phối DB (Distribution board) là loại tủ điện được sử dụng trong các mạng điện hạ thế. Loại tủ này được lắp đặt phía sau của tủ điện tổng MSB, là một nhánh trong tủ điện tổng MSB, có chức năng cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối….

Đây là loại tủ điện nhỏ nhất, bên trong tủ chỉ bao gồm các thiết bị đóng cắt, đèn báo pha, cầu chì. Một số tủ DB đặc biệt được gắn thêm bảo vệ mất pha, đồng hồ kWh, tụ bù, Ampe kế, Volt kế và được hiển thị đầy đủ trên mặt cabin giúp cho kỹ thuật viên dễ dàng vận hành và theo dõi. Tủ phân phối DB được thiết kế và sản xuất theo tiêu chuẩn IEC-61439-1, bề mặt được sơn tĩnh điện hoặc mạ kẽm với độ dày 1,2mm đến 2mm.

Ứng dụng:

Tủ phân phối DB được lắp đặt phía sau tủ điện tổng MSB chính vì vậy mà nó cũng sẽ được lắp đặt tại phòng kỹ thuật điện của các công trình công nghiệp như các nhà máy, xí nghiệp, phân xưởng hay tại các công trình dân dụng như các tòa nhà cao tầng, bệnh viện, trường học, trung tâm tâm thương mại…..

Do có thiết kế công suất nhỏ hơn nên tủ phân phối DB được đặt gần các phụ tải tầm dưới 1000A và được sử dụng để cung cấp, phân phối điện năng cho một nhóm/tổ máy móc hoạt động như động cơ quạt, máy bơm, máy chạy băng tải,…

Đơn vị cung cấp tủ điện phân phối uy tín

Chế Tạo Máy Quốc Phan là đơn vị cung cấp tủ điện phân phối uy tín với nhiều năm trong nghề. Với máy móc dây chuyền sản xuất hiện đại, đầu tư phần mềm thiết kế tủ bảng điện linh hoạt đáp ứng nhanh chóng mọi nhu cầu từ phía khách hàng.

Ngoài ra Chế Tạo Máy Quốc Phan còn có thế mạnh trong nhiều lĩnh vực khác như:

  • Lắp đặt tủ điện
  • Tủ điện điều khiển
  • Tủ điện công nghiệp
  • Hệ thống điện công nghiệp
  • Máy băm gỗ
  • Máy băm dăm gỗ
  • Máy nghiền gỗ pallet
  • Máy bóc vỏ cây
  • Máy mài dao băm gỗ
  • Lò đốt dăm tự động

Báo giá tủ điện phân phối

Tủ điện phân phối tổng

Hiện nay, giá của tủ điện phân phối rất đa dạng, dao động từ khoảng 300.000 – 2.500.000 VNĐ, tùy vào kích thước, chất liệu vỏ tủ, vị trí lắp đặt… Chẳng hạn như tủ điện có kích thước càng nhỏ, lớp sơn tĩnh điện càng mỏng thì giá sẽ thấp hơn các loại có kích thước lớn và lớp tĩnh điện dày.

Với đội ngũ kỹ thuật nhiều năm kinh nghiệm, giá thành cạnh tranh, Chế tạo máy Quốc Phan  đảm bảo mang đến cho bạn sự hài lòng khi chọn mua tủ điện của chúng tôi.
